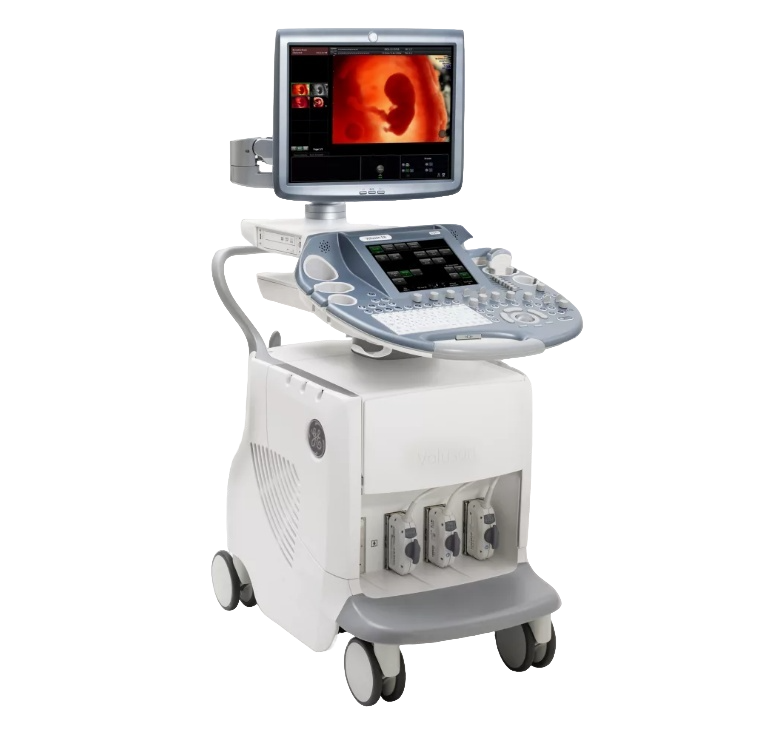

GE Voluson E8 2013

GE Voluson E8 — это стационарная ультразвуковая система премиум‑класса, разработанная специально для акушерства и гинекологии, но также применимая в других областях медицины. Рассмотрим её комплектацию и возможности подробно.

GE Voluson E8 с обновлёнными датчиками 2017 года — это мощный инструмент для комплексной диагностики в акушерстве, гинекологии и смежных областях. Сочетание высококачественной визуализации, интеллектуального ПО и эргономики делает её востребованной в клиниках с высокими требованиями к точности исследований.

Регистрационное удостоверение на медицинское изделие ФСЗ 2008/02741. Код вида НКМИ 166050. Производство: Австрия.

Основные датчики в комплектации (2017 г.)

1. Линейный датчик 9L‑D
   • Назначение: исследование поверхностных структур и сосудов, мягких тканей, щитовидной железы, молочных желёз, суставов, периферических нервов, а также педиатрия.
   • Тип сканирования: линейное, двумерное (2D) и трёхмерное (3D) с возможностью реконструкции.
   • Диапазон частот: 3–8 МГц — обеспечивает высокую разрешающую способность на малой глубине.
   • Количество элементов: 192 — способствует получению детализированного изображения.
   • Глубина сканирования: до 10–12 см.
   • Особенности: широкий апертурный луч, улучшенная визуализация мелких структур, поддержка режимов допплера (ЦДК, ЭД).
2. Внутриполостной 3D‑датчик RIC5‑9‑D
   • Назначение: акушерство и гинекология (трансвагинальные исследования), включая раннюю диагностику беременности, оценку анатомии плода, исследование эндометрия и миометрия.
   • Тип сканирования: объёмное 3D/4D в реальном времени.
   • Диапазон частот: 4–9 МГц.
   • Угол обзора: до 150∘ в 3D‑режиме.
   • Эргономика: компактный корпус, эргономичная рукоятка, гибкий дистальный сегмент.
   • Технологии: поддержка режимов HDLive (улучшенная визуализация лица плода), SonoAVC (автоматический расчёт объёма фолликулов).
3. Конвексный 3D‑датчик RAB6‑D
   • Назначение: абдоминальные исследования, акушерство (оценка плода во II–III триместрах), гинекология, урология, исследования брюшной полости.
   • Тип сканирования: конвексное, объёмное 3D/4D.
   • Диапазон частот: 2–8 МГц.
   • Радиус кривизны: 60–70 мм.
   • Угол сканирования: 60–70∘.
   • Глубина проникновения: до 25–30 см.
   • Особенности: поддержка технологий Volume NT (автоматический замер толщины воротникового пространства), SonoRender (визуализация поверхности плода).

Основные технические характеристики

• Дисплей: светодиодный монитор высокого разрешения, диагональ 19 дюймов — обеспечивает чёткое изображение с хорошей цветопередачей.
• Сенсорная панель управления: ЖК‑экран диагональю 10,4 дюйма для быстрого доступа к функциям и настройкам.
• Жёсткий диск: объём 500 ГБ для хранения изображений, видеозаписей и отчётов.
• Количество портов для датчиков: 3 порта для одновременного подключения датчиков.
• Масса: около 131 кг (без периферии).
• Габариты:
  • высота (регулируемая, максимальная): 1393 мм;
  • ширина: 580 мм;
  • глубина: 920 мм.
• Электропитание:
  • напряжение: 100–130 В или 220–240 В переменного тока;
  • частота: 50/60 Гц±2%;
  • максимальная мощность: 1000 Вт.
• Глубина изображения: до 30 см.
• Динамический диапазон: до 274 дБ.

Режимы сканирования

Система поддерживает следующие режимы визуализации:

• 2D‑режим (B‑режим): стандартное двумерное сканирование для базовой анатомии.
• M‑режим: для изучения движущихся структур (например, сердца плода).
• Допплеровские режимы:
  • цветовой допплер (ЦДК);
  • энергетический допплер;
  • импульсно‑волновой допплер;
  • тканевой допплер;
  • направленный энергетический допплер.
• 3D‑режим: статическое трёхмерное сканирование.
• 4D‑режим: трёхмерное сканирование в реальном времени для динамического наблюдения.
• B‑Flow: недопплеровская визуализация кровотока в B‑режиме.
• HD Flow: высокочувствительный допплер для точной оценки кровотока.
• XTD View: панорамное сканирование для получения расширенных изображений.

Ключевые технологии и программное обеспечение

1. HDlive — технология объёмной визуализации в режиме реального времени с улучшенным светотеневым моделированием для анатомически реалистичных 4D‑изображений.
2. ATO (Automatic Tissue Optimization) — автоматическая оптимизация изображения во всех режимах сканирования.
3. CRI (Compound Resolution Imaging) — многолучевое сложносоставное сканирование для улучшения дифференциации тканей.
4. SRI (Speckle Reduction Imaging) — органоспецифичный режим подавления артефактов и шумов.
5. CE (Coded Excitation) — кодированная посылка импульса для повышения глубины проникновения и разрешения.
6. FFC (Focus Frequency Composite) — многофокусная обработка сигнала для улучшения зоны фокуса.
7. ScanAssistant — автоматизация повторяющихся операций и стандартизация протоколов обследования.
8. SonoNT — автоматический расчёт толщины воротникового пространства (ТВП) в I триместре.
9. SonoIT — автоматический расчёт размера IV желудочка головного мозга плода.
10. SonoBiometry — автоматическое измерение основных биометрических показателей:
    • БПР (бипариетальный размер);
    • ОГ (окружность головы);
    • ОЖ (окружность живота);
    • ДБ (длина бедра);
    • ДП (длина плечевой кости).
11. SonoAVC Follicle — автоматическое измерение объёмов фолликулов для репродуктивной медицины.
12. SonoVCAD Heart — автоматизированный анализ сердца плода, включая генерацию стандартных видов (четырёхкамерного и др.).
13. VOCAL™ — автоматический расчёт объёмов, объёмных гистограмм и сосудистых индексов.
14. Oblique View — получение 2D‑изображения из трёхмерного массива.
15. SonoAtlas — обучающая программа для проведения ультразвуковой диагностики.
16. SonoView™ — система архивации и просмотра данных.
17. Quick Scan™ — режим автоматической настройки изображения.
18. See‑Thru™ — технология объединения энергетического допплера и серошкального 3D‑изображения.
19. 3D XI (3D eXtended Imaging) — расширенные возможности 3D‑визуализации.
20. STIC (Spatio‑Temporal Image Correlation) — пространственно‑временная корреляция изображений для детального анализа сердца плода в 2D и 4D.

Области применения

• Акушерство:
  • ранняя диагностика пороков развития;
  • фетометрия и оценка роста плода;
  • оценка сердечной деятельности плода (включая STIC);
  • определение тактики ведения беременности и родов;
  • 3D/4D‑визуализация для детального изучения анатомии плода.
• Гинекология:
  • исследование матки, яичников, эндометрия;
  • выявление патологий и новообразований;
  • мониторинг фолликулов в репродуктивной медицине;
  • соногистерография.
• Кардиология: анализ сердечно‑сосудистой системы взрослых и детей.
• Педиатрия и неонатология: исследования у новорождённых и детей.
• Абдоминальные исследования: диагностика органов брюшной полости.
• Урология: оценка мочеполовой системы.
• Флебология и ангиология: исследование сосудов и кровотока.
• Онкология: эластография и допплеровские методы для дифференциальной диагностики новообразований.

Условия поставки

• Система: GE Voluson E8
• Год выпуска: 2013, ТО 23
• Состояние: б/у
• Датчики: 3 датчика 2017 года выпуска
• Всё включено: упаковка, доставка по ЦФО, установка
• Полная годовая гарантия
