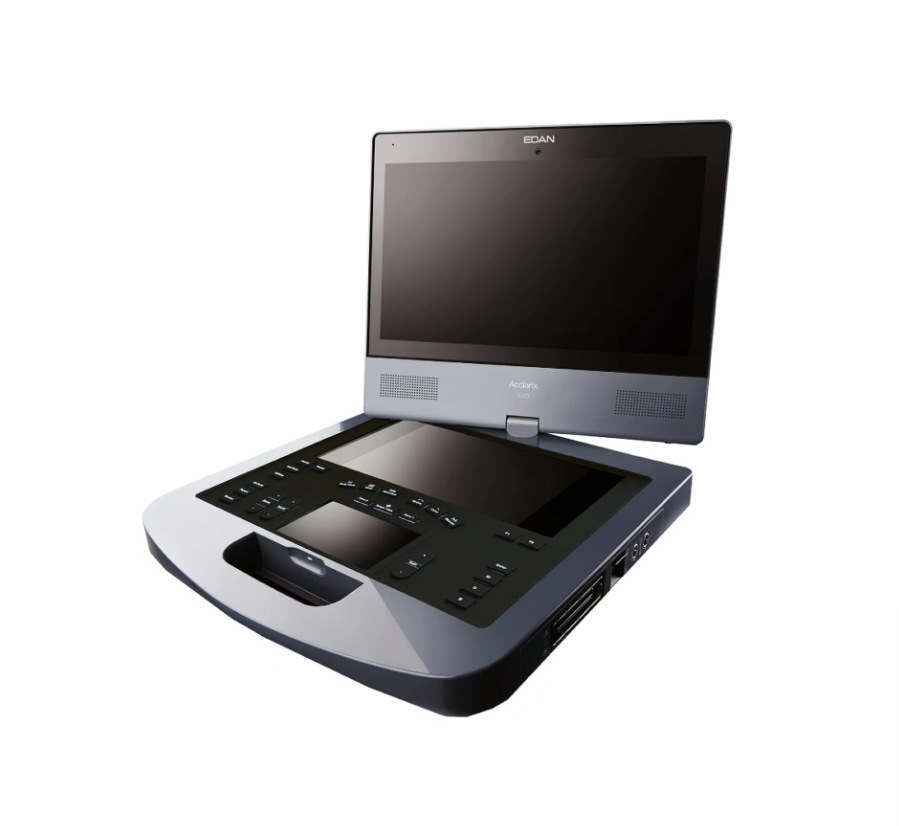

EDAN Acclarix AX8

EDAN Acclarix AX8 — флагманская модель портативных УЗИ‑сканеров от китайского производителя Edan. Аппарат сочетает высокую точность визуализации, эргономику и мобильность: подходит для стационарной работы и выездных исследований.

EDAN Acclarix AX8 — это мощный и гибкий ультразвуковой сканер премиум‑класса. Он подходит для многопрофильных клиник, мобильных бригад и отделений, где важны высокая точность диагностики, удобство эксплуатации и возможность работы вне стационара. Продвинутые технологии визуализации, продуманный интерфейс и широкий набор режимов делают его надёжным инструментом для ежедневной медицинской практики.

Всё оборудование, которое мы поставляем, имеет сертификат Министерства здравоохранения и разрешено к использованию на территории Российской Федерации.

Регистрационное удостоверение на медицинское изделие РЗН 2019/9044. Код вида НКМИ 260250.  Код позиции 26.60.12.132-00000037. Производство: Китай.

Оборудование входит в стандарты оснащения медицинских организаций по приказам Минздрава РФ № 116н, 274н, 557н,  668н,  803н, 919н, 922н, 1130н

Основные технические характеристики

• Тип: портативный ультразвуковой сканер.
• Дисплей:
  • основной — 15‑дюймовый LCD‑экран с антибликовым покрытием и разрешением 1920×1080 пикселей;
  • дополнительный — 10‑дюймовый сенсорный экран с настраиваемым интерфейсом;
  • вспомогательный — 5‑дюймовый экран с виртуальным трекболом.
• Процессор: четырёхядерный Intel i7.
• Операционная система: Linux 64 бит.
• Физические каналы: 128 каналов.
• Память: жёсткий диск 500 ГБ для хранения данных.
• Порты:
  • 4 USB‑порта (USB 3.0 и USB 2.0);
  • один порт для ультразвуковых датчиков (возможно подключение разветвителя на 3 датчика).
• Батарея:
  • основная — до 1,5 часов непрерывной работы (ёмкость 6150 мАч, время полной зарядки — 2,5 часа);
  • UPS‑батарея — 5 минут аварийного питания.
• Защита: влагозащищённая панель управления.
• Габариты: 41×39×8 см (Д×Ш×В).
• Вес: 9,25 кг с аккумулятором.

Датчики в базовой комплектации

В набор входят 6 датчиков:

• 1 конвексный;
• 3 линейных (до 192 элементов);
• 1 фазированный (64 элемента);
• 1 внутриполостной.

Ключевые технологии визуализации и обработки изображений

1. TAI (Tissue Adaptive Imaging) — адаптивная тканевая визуализация:
   • автоматически оптимизирует параметры в B‑режиме и режиме допплера;
   • повышает чёткость и контрастность, снижает уровень шумов;
   • улучшает обнаружение границ и заполнение в допплеровских режимах.
2. eSRI (Speckle Reduction Imaging) — подавление спекл‑шумов:
   • обеспечивает чистое изображение без потери деталей.
3. SCI (Spatial Compounding Imaging) — мультилучевое сканирование:
   • объединяет данные из разных углов сканирования;
   • даёт глубокую детализацию и снижает артефакты.
4. Harmonic Imaging — гармоническая визуализация:
   • улучшает контраст и снижает шумы в сложных зонах.
5. Needle Visualization — визуализация иглы:
   • повышает точность при инвазивных вмешательствах (биопсии и др.).
6. Auto Doppler Optimization — автоматическая настройка допплера:
   • оптимизирует параметры цветного и спектрального допплера одним касанием;
   • стабилизирует диагностику кровотока.
7. Panoramic Imaging — панорамное сканирование:
   • создаёт расширенный обзор исследуемой области.
8. Эластография (E‑режим):
   • оценивает эластичность тканей;
   • полезна в онкологии, гинекологии, кардиологии.
9. 4D‑режим с функцией eFace:
   • динамическая трёхмерная визуализация в реальном времени;
   • автоматическая оптимизация построения лица плода в акушерстве.
10. Автоматические измерения:
    • толщина комплекса интима‑медиа (для диагностики атеросклероза);
    • автоизмерения в акушерстве: БПР, ОГ, ДБК, ДПК и др.

Режимы сканирования

• B, 2B, 4B;
• B/M;
• ЦДК (цветное допплеровское картирование);
• энергетический допплер (PDI);
• импульсно‑волновой допплер (PW);
• постоянно‑волновой допплер (CW);
• тканевой допплер (TDI);
• компрессионная эластография;
• 3D/4D‑визуализация;
• E‑режим (эластография).

Области применения

• Акушерство и гинекология:
  • скрининги, мониторинг беременности, 3D/4D‑исследования плода, eFace.
• Кардиология:
  • эхокардиография, допплер, тканевой допплер.
• Абдоминальные исследования:
  • печень, почки, селезёнка, поджелудочная железа.
• Сосудистые исследования:
  • оценка кровотока, толщина комплекса интима‑медиа.
• Опорно‑двигательный аппарат:
  • суставы, сухожилия, мышцы.
• Урология и проктология:
  • предстательная железа, мочевой пузырь, ректальные исследования.
• Интраоперационные исследования:
  • навигация во время операций.
• Педиатрия:
  • неонатология, исследования малого таза и брюшной полости у детей.

Особенности интерфейса и рабочего процесса

• Настраиваемое меню: пользователь может адаптировать раскладку сенсорной панели под свои задачи.
• Управление жестами: свайпы и касания для быстрой настройки параметров.
• Пресеты: предустановки для разных типов исследований и пациентов (оптимизация частоты, гармоник, динамического диапазона и т. д.).
• Постобработка: возможность добавлять комментарии и измерения к стоп‑кадрам и сохранённым изображениям.
• Виртуальный трекбол с ZOOM: масштабирование изображения касанием пальца.

Интеграция и передача данных

• поддержка DICOM 3.0 и PACS для передачи данных в медицинские информационные системы;
• подключение по Wi‑Fi;
• экспорт на внешние носители через USB.

Дополнительные аксессуары

• тележка с регулировкой высоты;
• жёсткий чемодан для транспортировки;
• разветвитель на 3 датчика;
• биопсийные насадки;
• оптический привод;
• видеопринтер.

Преимущества EDAN Acclarix AX8

• Универсальность: подходит для широкого спектра исследований и отделений.
• Портативность: компактный корпус и автономная работа облегчают транспортировку и использование в полевых условиях.
• Качество изображения: передовые технологии (TAI, eSRI, SCI) обеспечивают высокую детализацию и контрастность.
• Эргономика: двойной сенсорный экран, влагозащита, настраиваемое меню и управление жестами ускоряют рабочий процесс.
• Расширенные функции: эластография, 4D, автоизмерения и визуализация иглы расширяют диагностические возможности.
• Интеграция: совместимость с PACS и DICOM упрощает документооборот и архивирование.
