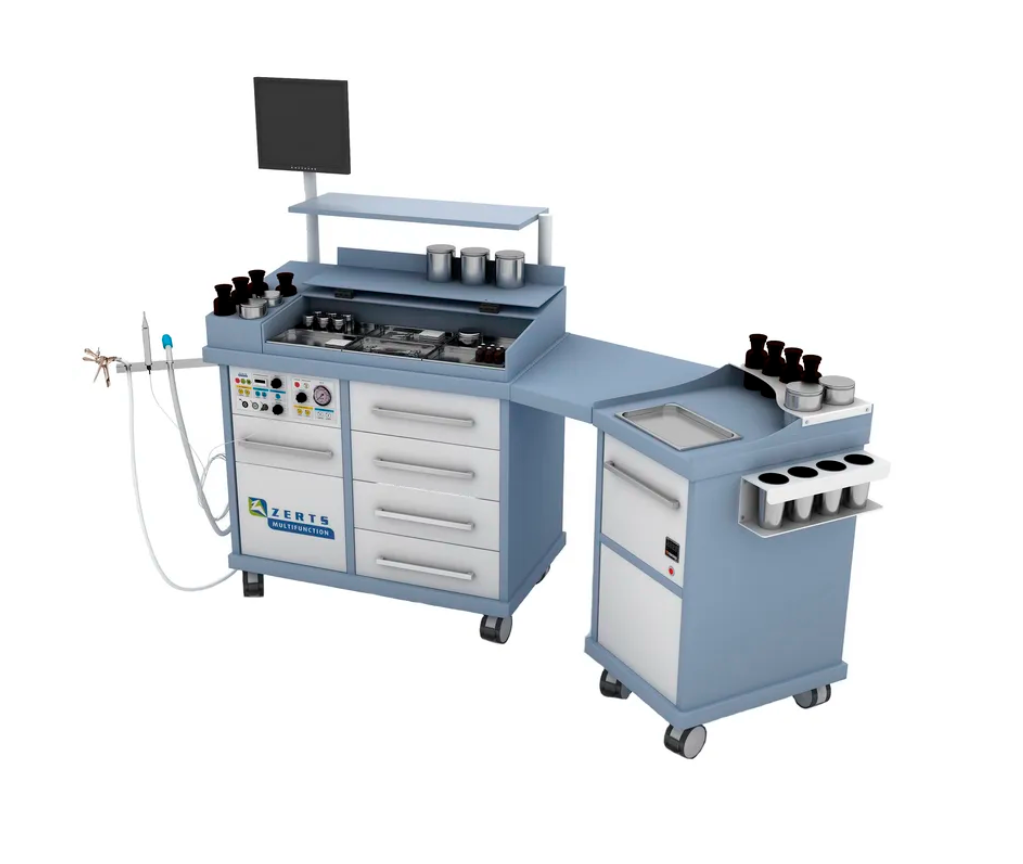

ZERTS GIN Plus

ZERTS GIN Plus — это многофункциональный лечебно‑диагностический комплекс (гинекологический комбайн), который формирует полноценное рабочее место врача‑гинеколога. Он объединяет в себе оборудование для диагностики, хирургических манипуляций, хранения инструментов и документирования результатов.

Всё оборудование, которое мы поставляем, имеет сертификат Министерства здравоохранения и разрешено к использованию на территории Российской Федерации.

Регистрационное удостоверение на медицинское изделие ФСР 2010/07847. Код вида НКМИ 136640. Код позиции КТРУ 32.50.50.190-00000152. Производство: Россия

Оборудование входит в стандарты оснащения медицинских организаций по приказам Минздрава РФ № 116н , 665н

Назначение и основные клинические сценарии

Комбайн рассчитан на проведение амбулаторных процедур в гинекологическом кабинете. Ключевые направления применения:

• Радиоволновая хирургия. С совместимым радиоволновым аппаратом (например, Sutter BM‑780 II) можно выполнять малоинвазивные вмешательства с минимальным повреждением окружающих тканей. Используются монополярный и биполярный режимы.
• Видеокольпоскопия. При подключении видеокамеры и источника света врач получает увеличенное изображение шейки матки и влагалища, что повышает точность диагностики патологий.
• Гистероскопия. Комбайн поддерживает размещение эндоскопического оборудования и источников света со стандартным разъёмом (например, совместимым с Carl Storz), а также системы аспирации и сбора жидкости.
• Рутинные осмотры и малые манипуляции. За счёт продуманной организации хранения и эргономики ускоряются подготовка и уборка, снижается риск потери инструментов.

---

Конструкция и материалы

• Корпус. Выполнен из оцинкованного металлического листа, покрытого эпоксидной порошковой краской. Покрытие устойчиво к истиранию, воздействию дезинфицирующих средств и содержит антимикробные добавки — они снижают бактериальную обсеменённость поверхности.
• Цветовое исполнение. Доступно 9 стандартных цветов; под заказ возможна окраска по палитре RAL.
• Мобильность. 4 сдвоенных антистатических колеса с фиксаторами и тормозом позволяют легко перемещать комбайн по кабинету и надёжно фиксировать его на месте.
• Габариты и масса. Размеры (Ш×Г×В): примерно 1060–1100×590×1060–1100 мм (точные значения зависят от комплектации). Высота с установленным монитором — до 1635 мм. Вес — около 200 кг.
• Питание. 230 В, 50–60 Гц. В составе есть устройство бесперебойного питания для защиты данных и корректного завершения работы.

---

Система хранения и организация рабочего пространства

• Верхняя консоль с крышкой. При открытии крышка становится дополнительной рабочей полкой с задним бортиком, чтобы инструменты не соскальзывали. Внутри — 6 съёмных лотков из нержавеющей стали.
• Ящики. 5 эргономичных ящиков (4 справа, 1 слева) для систематизации инструментов и расходников.
• Отсек для сброса использованных инструментов. Металлический лоток из нержавеющей стали объёмом 10 л, пригодный для использования с дезинфицирующими растворами.
• Ложемент на боковой панели. Пластиковый держатель для ручек электродов и шланга аспиратора дыма.
• Ниша для радиохирургического аппарата. Стандартный размер ниши (Ш×Г×В) — 310×380×135 мм; в неё устанавливают совместимые аппараты (чаще всего Sutter BM‑780 II).

---

Аспирационные системы

В комбайне реализованы две независимые аспирации:

1. Аспирация дыма и газов (для радиоволновой хирургии):
   • производительность — от 1 до 600 л/мин;
   • трёхступенчатая фильтрация: предварительный одноразовый фильтр, угольный фильтр (задерживает продукты горения), HEPA‑фильтр (тонкой очистки);
   • счётчик времени работы — помогает вовремя менять фильтры.
2. Аспирация жидкости (хирургическая):
   • производительность — 40 ± 5 % л/мин, создаваемый вакуум — до 0,85;
   • ёмкость для сбора — прозрачный мерный контейнер из полистирола объёмом 2,5 л с герметичной крышкой и защитой от перелива;
   • наработка на отказ — не менее 2000 часов.

---

Встроенная компьютерная система и визуализация

• Моноблок 19″ с поворотным кронштейном: монитор можно ориентировать как на врача, так и на пациента.
• Интерфейсы. Есть CD‑ROM, USB‑порты, картридер — для импорта/экспорта данных, снимков и отчётов.
• Управление. Беспроводная клавиатура и мышь.
• Документирование. Система позволяет сохранять изображения и видео с кольпоскопа/эндоскопа, формировать отчёты, вести архив исследований.

---

Опции и возможности кастомизации

Комбайн модульный — его можно адаптировать под задачи конкретного кабинета:

• Система подогрева инструментов для консоли с крышкой — актуально в прохладных помещениях и для комфорта врача.
• Боковая консоль (например, со стаканами или держателями).
• Медицинская видеокамера для эндоскопа со штатным подвесом.
• Светодиодный источник холодного света для эндоскопии (универсальный, со стандартным разъёмом).
• Дополнительные держатели и воронки: напольный держатель аспирационного шланга (регулировка высоты 880–1580 мм), наконечник с фиксатором для двустворчатых зеркал, держатель шланга на дымоотсос.
• Мебель и аксессуары: ГИН‑кресло пациента, стул врача, бактерицидная лампа для поддержания стерильности в зоне консоли.
• Прочие аксессуары: полка для дополнительного оборудования, держатели для кабелей и т. п.

---

Совместимость и расходные материалы

• Радиоволновое оборудование. Чаще всего используют Sutter BM‑780 II (1,2–1,3 МГц), но возможна совместимость и с другими аппаратами при условии подходящих разъёмов и кабелей.
• Эндоскопическое оборудование. Стандарт разъёма под световод — Carl Storz с фиксирующим механизмом.
• Расходные материалы. Одноразовые фильтры для аспирации дыма, контейнеры для жидкости, перчатки, салфетки, растворы для дезинфекции.
• Стерилизация. Электроды, ручки‑держатели, кабели, биполярные пинцеты и пластина нейтрального электрода могут стерилизоваться в автоклаве.

---

Эргономика и удобство эксплуатации

• Рабочее пространство организовано по принципу «всё под рукой»: инструменты, расходные материалы, оборудование и система документирования находятся в пределах досягаемости врача.
• Безопасность. Антистатические колёса, надёжная фиксация, бортики и держатели снижают риск случайных падений и травм.
• Обслуживание. Фильтры и контейнеры спроектированы для быстрой замены и очистки. Счётчик работы аспиратора помогает планировать регламентные работы.
• Дезинфекция. Гладкие поверхности, химически стойкое покрытие и отсутствие труднодоступных щелей упрощают обработку дезинфицирующими средствами.

---

Практические рекомендации по выбору комплектации

• Для рутинной гинекологии и кольпоскопии достаточно базовой версии с опцией видеокамеры и источника света.
• Для активной радиоволновой хирургии обязательно нужна аспирация дыма с полным комплектом фильтров и ниша под радиоволновой аппарат.
• Для эндоскопических вмешательств важны совместимость со световодами, аспирация жидкости и удобный доступ к контейнерам.
• Для высокой проходимости полезны подогрев инструментов, бактерицидная лампа и дополнительные держатели — они ускоряют подготовку между пациентами.
