Ультразвуковая допплерография (УЗДГ) — метод диагностики, основанный на эффекте Доплера, который позволяет оценивать скорость и направление кровотока в сосудах, а также выявлять анатомические аномалии. Этот метод широко применяется в медицине для диагностики сосудистых патологий, включая заболевания головного мозга, сердца, сосудов конечностей, а также в акушерстве и гинекологии.
Содержание
скрыть
Принцип работы
Метод основан на изменении частоты ультразвукового сигнала при отражении от движущихся объектов, например, эритроцитов. Когда кровь приближается к датчику, частота волны возрастает, при удалении — снижается. Это позволяет рассчитать скорость кровотока и его направление.
Виды допплерографии
Существует несколько разновидностей метода, каждая из которых имеет свои особенности:
| Вид | Описание | Применение |
|---|---|---|
| Цветной допплер | Визуализирует направление и скорость кровотока в цветном изображении | Оценка общей картины кровообращения, выявление препятствий (тромбы, бляшки) |
| Энергетический допплер | Отображает интенсивность течения жидкости без учёта направления | Исследование паренхиматозных органов, периферических сосудов |
| Импульсно-волновой допплер | Анализирует скорость кровотока в конкретных участках | Изучение узких сосудов, участков с обструкцией, аневризм |
| Дуплексный допплер | Сочетает УЗИ и допплерографию | Исследование вен рук и ног, глубоких артерий, выявление тромбов |
| Триплексный допплер | Объединяет УЗИ, эхографию и цветное картирование | Детальная диагностика патологических изменений |
| Транскраниальный допплер | Исследует сосуды головного мозга с учётом толщины черепных костей | Диагностика инсультов, аневризм, гематом, сосудистых спазмов |
| Фетальный допплер | Оценивает кровообращение плода и плаценты | Выявление гипоксии, задержки развития плода |
| Тканевый допплер | Анализирует движение тканей (например, стенок сердца) | Диагностика сердечных заболеваний |
| Трёхмерная допплерография | Создаёт объёмное изображение кровотока | Диагностика сложных сосудистых патологий, оценка опухолей |

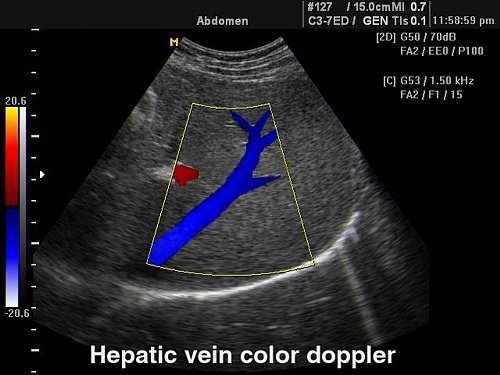

Цветовой допплер (ЦДК) — Color Doppler (CFM или CFA)
Цветное допплеровское картирование (ЦДК) — это метод, который позволяет на эхограмме визуализировать характер кровотока в интересующей области с помощью цвета. Кровоток, направленный к датчику, отображается красным, а от датчика — синим. Турбулентный кровоток представлен сочетанием синего, зеленого и желтого цветов.
С помощью цветового допплера и перемещения датчика находят нужную область (сосуд).

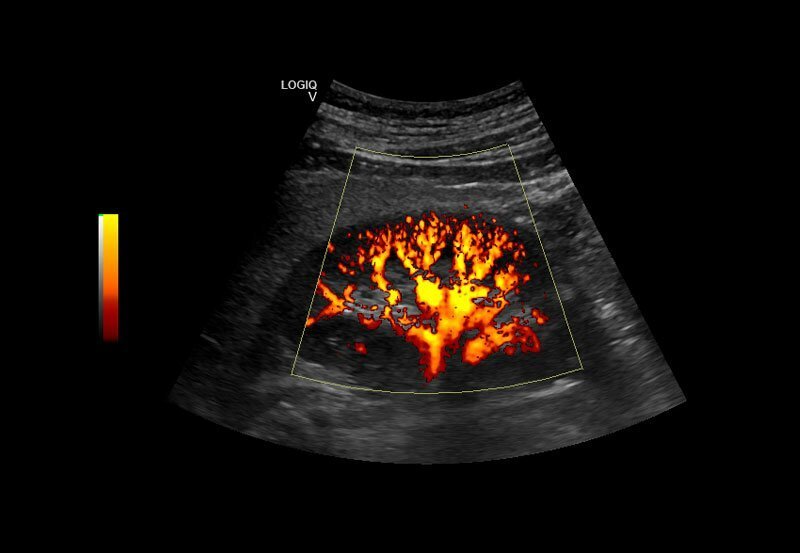

Энергетический допплер — Power Doppler
Энергетический допплер (Power Doppler) представляет собой метод качественной оценки низкоскоростного кровотока и широко используется для исследования мелких сосудов, таких как щитовидная железа, почки и яичники, а также вен, включая печень и яички. Этот метод обладает повышенной чувствительностью к наличию кровотока по сравнению с цветовым допплером.
На эхограмме, которая обычно отображается в оранжевой палитре, более яркие оттенки указывают на более высокую скорость кровотока. Основным недостатком этой технологии является отсутствие информации о направлении кровотока. Однако использование энергетического допплера в трехмерном режиме позволяет получить представление о пространственной структуре кровотока в исследуемой области.
Энергетический допплер в эхокардиографии применяется редко и иногда в сочетании с контрастными веществами для оценки перфузии миокарда.
Цветной и энергетический допплер позволяют различать кисты и опухоли, так как внутреннее содержимое кисты не содержит сосудов и, следовательно, не имеет цветовых локусов.

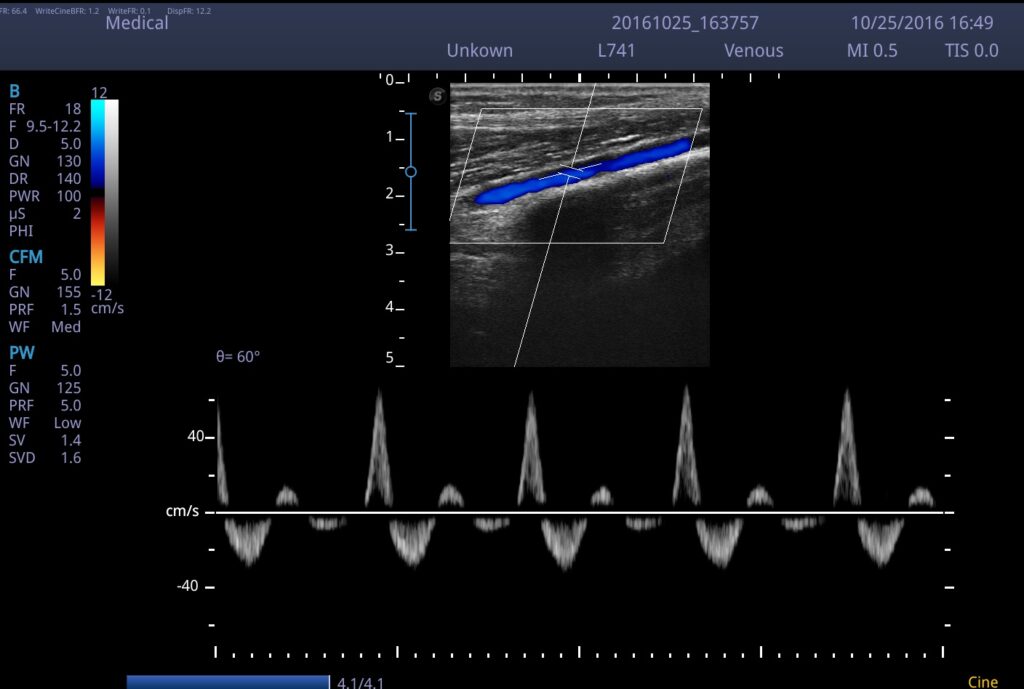

Импульсно-волновой допплер — Pulsed Wave или PW
Импульсно-волновой допплер — это метод в эхографии, который измеряет кровоток в сосудах. Он работает так: по вертикали на экране отображается скорость потока в конкретной точке. Потоки, идущие к датчику, видны выше базовой линии, а обратный кровоток — ниже.
Чем глубже сканирование и выше частота импульсов, тем ниже максимальная скорость потока. В сердце она не превышает 2,5 м/с. Высокочастотный импульсный допплер справляется с более быстрыми потоками, но у него есть ограничение: из-за высокой частоты импульсов допплеровский спектр искажается.
Эхокардиография позволяет не только оценить форму и характер кровотока, но и зафиксировать щелчки открытия и закрытия створок клапанов. С помощью импульсного допплера также можно выявить дополнительные сигналы от хорд клапанов и стенок сердца.
Постоянно-волновой допплер — Continuous Wave или CW
Постоянно-волновой допплер (CW) используется для оценки скорости кровотока в сосудах с высокими скоростями.
Этот метод имеет недостаток: он фиксирует потоки по всей глубине сканирования.
В эхокардиографии CW помогает рассчитать давление в полостях сердца и крупных сосудах в разные фазы сердечного цикла, а также оценить степень стеноза.
Ключевое уравнение CW — это уравнение Бернулли. Оно позволяет определить разницу давления между камерами сердца, как в норме, так и при патологическом, высокоскоростном кровотоке.

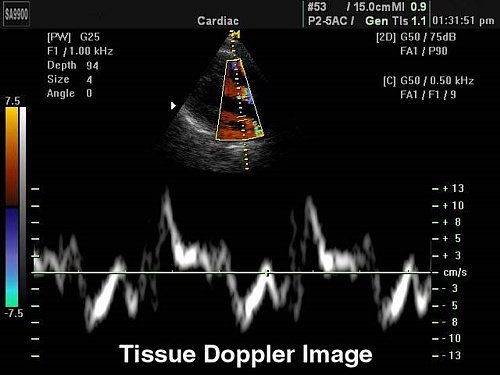

Тканевый допплер — Tissue Doppler Imaging, TDI
Тканевый допплер, или TDI, — это метод цветового картирования движения тканей в эхокардиографии. Его используют вместе с импульсным допплером для оценки сократительной способности миокарда.
Анализируя движения стенок левого и правого желудочков в систоле и диастоле, тканевый допплер помогает выявить скрытые зоны с нарушенной локальной сократимостью.
Применение в медицине
- Кардиология: оценка кровотока в сердце и сосудах, выявление нарушений клапанной функции, стеноза артерий.
- Неврология: диагностика заболеваний сосудов головного мозга, включая инсульт, спазмы, аневризмы.
- Флебология: выявление варикоза, тромбозов, атеросклероза сосудов конечностей.
- Акушерство и гинекология: контроль маточно-плацентарного кровотока, диагностика гипоксии плода, оценка состояния пупочных сосудов.
- Онкология: анализ кровоснабжения опухолей для определения их характера (доброкачественная/злокачественная).
Показания к проведению
- Боли в конечностях, онемение, похолодание конечностей.
- Головокружения, головные боли, шум в ушах, нарушения зрения.
- Отёки, изменение цвета кожи, варикоз.
- Подозрение на атеросклероз, тромбоз, аневризму.
- Контроль после операций на сосудах.
Преимущества и недостатки
Преимущества:
- Безболезненность и неинвазивность.
- Высокая информативность при выявлении сосудистых патологий.
- Отсутствие лучевой нагрузки и контрастных веществ.
- Возможность проведения многократных исследований.
Недостатки:
- Меньшая пространственная разрешающая способность по сравнению с МРТ и КТ.
- Затруднения при избыточном весе пациента.
- Зависимость от опыта оператора.
Подготовка и проведение процедуры
Специальная подготовка обычно не требуется. В зависимости от области исследования могут быть рекомендации:
- Избегать кофеина, алкоголя и никотина за сутки до процедуры при обследовании сосудов головы и шеи.
- При исследовании брюшной аорты прийти натощак, исключить газообразующие продукты за 1–2 дня.
Процедура длится 20–60 минут. Пациент располагается в удобном положении (лёжа, сидя или стоя), на кожу наносится гель, и датчик перемещается по исследуемой области. Результаты отображаются на экране в виде графиков или цветных изображений.
