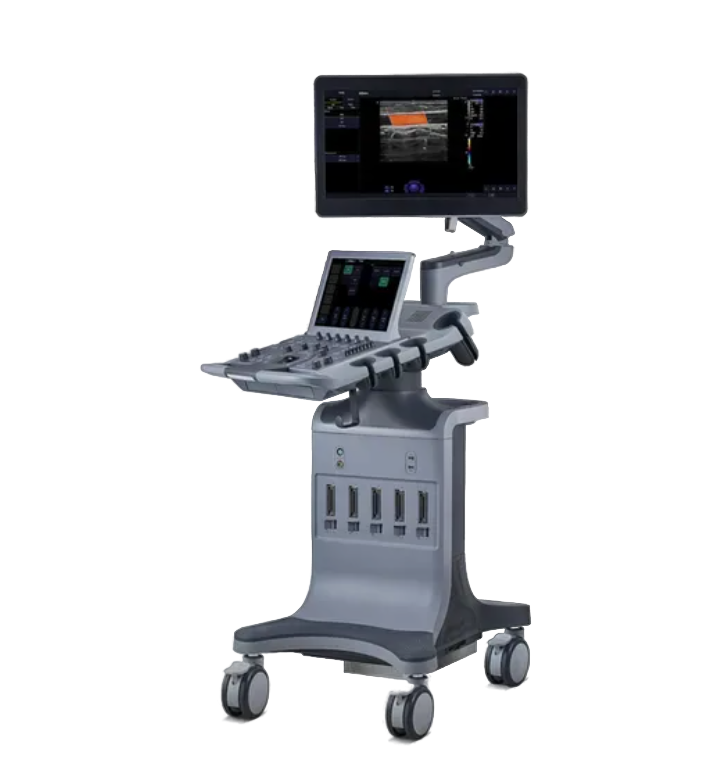

Edan Acclarix LX9

Edan Acclarix LX9 — стационарная ультразвуковая система экспертного класса для комплексной диагностики. Аппарат разработан для клиник, диагностических центров и стационаров, где требуется высокая точность исследований и удобство эксплуатации.

Edan Acclarix LX9 — это высокотехнологичный ультразвуковой аппарат, сочетающий экспертное качество визуализации, автоматизацию рутинных задач и комфорт эксплуатации. Он подходит для многопрофильных клиник и диагностических центров, где важны точность диагностики, скорость работы и универсальность применения.

Всё оборудование, которое мы поставляем, имеет сертификат Министерства здравоохранения и разрешено к использованию на территории Российской Федерации.

Регистрационное удостоверение на медицинское изделие РЗН 2023/19799. Код вида НКМИ 260250.  Код позиции 26.60.12.132-00000037. Производство: Китай.

Оборудование входит в стандарты оснащения медицинских организаций по приказам Минздрава РФ № 116н, 274н, 557н,  668н,  803н, 919н, 922н, 1130н

Технические характеристики

• Тип устройства: стационарный УЗИ‑аппарат экспертного класса.
• Платформа обработки изображений: Edan Intelligent Sonography plus (EIS+).
• Физические каналы: 128 — обеспечивают высокую детализацию изображения на любой глубине.
• Монитор:
  • основной: 21,5‑дюймовый ЖК‑экран с разрешением 1920×1080;
  • дополнительный: 14‑дюймовый сенсорный экран для интуитивного управления.
• Порты для датчиков: 5 активных разъёмов для одновременного подключения разных типов датчиков.
• Накопитель: SSD объёмом 1 ТБ для хранения архива исследований.
• Автономная работа: до 90 минут от встроенных литий‑ионных аккумуляторов (14,4 В, 6800 мАч).
• Клавиатура: выдвижная с подсветкой клавиш для работы в условиях низкой освещённости.
• Габариты (Ш × Г × В): 550 × 828 × 1776 мм.
• Вес: 73 кг.

Технологии визуализации

Аппарат использует запатентованные технологии для улучшения качества изображения:

1. TAI (Tissue Adaptive Imaging / адаптивная визуализация тканей) — автоматически оптимизирует параметры изображения в режиме реального времени под тип ткани, повышая чёткость и контрастность.
2. eSRI (Speckle Reduction Imaging) — подавляет спекл‑шумы, делая границы структур более чёткими.
3. eBeam (цифровое многолучевое формирование) — расширяет поле зрения без потери качества.
4. ePIH (Harmonic Imaging / гармоническая визуализация инверсии импульса) — улучшает качество изображения на глубине за счёт подавления шумов.
5. Spatial Compound Imaging — объединяет изображения под разными углами для глубокой детализации.
6. Frequency Compound Imaging — балансирует проницаемость и разрешение за счёт объединения разных частот в одном изображении.
7. Multi‑Beam Processing — ускоряет получение высококачественного изображения.
8. 3D/4D Imaging — объёмная визуализация в реальном времени с возможностью рендеринга и манипуляции данными.
9. Panoramic Imaging — панорамное сканирование для визуализации крупных участков.
10. Trapezoidal Imaging — расширяет поле зрения при обследовании широких областей.
11. Acoustic Zoom и Digital Zoom — увеличивают интересующую зону без потери детализации.

Режимы сканирования

Acclarix LX9 поддерживает все современные режимы ультразвукового исследования:

• B‑режим с высокой разрешающей способностью.
• Цветное допплеровское картирование (CFM) — визуализирует направление и скорость кровотока.
• Импульсно‑волновая допплерография (PW) — анализирует кровоток в конкретных сосудах.
• Постоянно‑волновая допплерография (CW) — оценивает высокоскоростные потоки (например, при пороках сердца).
• Энергетический допплер (PDI) — выявляет низкоскоростной кровоток в микрососудах.
• Тканевой допплер (TDI) — оценивает сократимость миокарда.
• Эластография — оценивает жёсткость тканей для диагностики опухолей.
• Анатомический М‑режим — анализирует движение структур в динамике.
• Freehand 3D — трёхмерная реконструкция без специальных датчиков.

Интеллектуальные помощники

Система оснащена автоматизированными инструментами для упрощения диагностики:

• eVolume — автоматический расчёт объёма сосудов и структур.
• eOptimized — однокнопочная оптимизация параметров изображения.
• eLV — комплексный анализ сердечной деятельности (фракция выброса, сократимость).
• eOB — автоматические расчёты в акушерстве (биометрия плода, оценка околоплодных вод).
• Auto IMT — автоматическое измерение толщины комплекса интима‑медиа сосудов.
• Auto NT — автоматический расчёт толщины воротникового пространства у плода.
• eTouch — управление жестами на сенсорном экране.
• Vocal Control — голосовое управление основными функциями.

Эргономика и дизайн

Конструкция аппарата продумана для комфорта врача и пациента:

• регулируемая по высоте панель управления с поворотом на 180°;
• антибликовый экран для работы при любом освещении;
• встроенный подогреватель геля — повышает комфорт пациента, улучшает качество изображения и экономит расход геля;
• ножные переключатели (опция) — освобождают руки врача во время исследования;
• модульная конструкция — позволяет дооснащать систему дополнительными модулями.

Области применения

Благодаря широкому спектру датчиков и режимов, аппарат используется в:

• акушерстве и гинекологии: мониторинг беременности, оценка развития плода, диагностика гинекологических заболеваний;
• кардиологии: эхокардиография, оценка функции сердца, выявление патологий;
• абдоминальной диагностике: исследование печени, почек, поджелудочной железы, селезёнки;
• сосудистой диагностике: оценка кровотока, выявление тромбов и атеросклеротических изменений;
• урологии: исследование мочеполовой системы;
• маммологии: диагностика новообразований молочных желёз;
• скелетно‑мышечной ультрасонографии: оценка суставов, связок, мышц, нервов;
• педиатрии и неонатологии: исследования у детей и новорождённых.

Поддерживаемые типы датчиков

• конвексные (абдоминальные, акушерско‑гинекологические);
• линейные (поверхностные структуры, сосуды, суставы);
• микроконвексные (педиатрические, неонатальные);
• фазированные секторные (кардиология, транскраниальные исследования);
• внутриполостные (трансвагинальные, трансректальные);
• 3D/4D‑датчики для объёмной визуализации.

Комплектация и опции

Стандартная комплектация:

• основной блок с монитором и панелью управления;
• кабель заземления и питания;
• USB‑накопитель с ПО;
• комплект документации (краткое и полное руководство пользователя).

Дополнительные опции:

• встроенный или внешний модуль ЭКГ с лицензией;
• модуль Wi‑Fi для беспроводного подключения;
• полка для принтера;
• USB DVD‑RW;
• ножные переключатели с разным количеством кнопок;
• дополнительные аккумуляторы;
• пылезащитный чехол.

Преимущества модели

• Высокое качество изображения за счёт 128 физических каналов и передовых технологий визуализации.
• Универсальность — подходит для большинства клинических задач.
• Автоматизация — интеллектуальные помощники сокращают время исследования.
• Эргономичность — продуманный дизайн снижает усталость врача при длительной работе.
• Надёжность — SSD‑накопитель и прочная конструкция обеспечивают долгий срок службы.
• Гибкость — возможность дооснащения дополнительными модулями под нужды клиники.
