GE OEC 9900 Elite

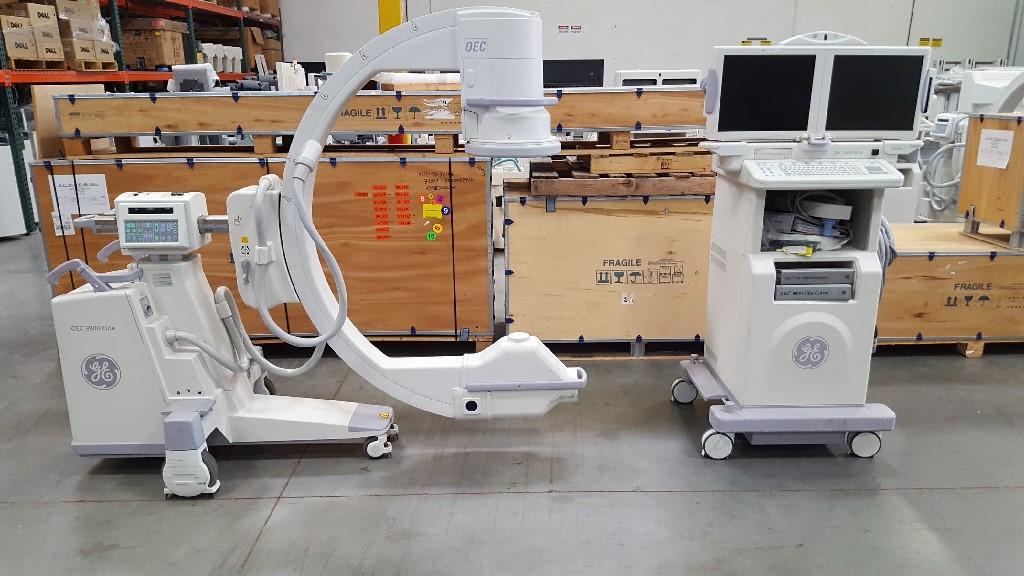

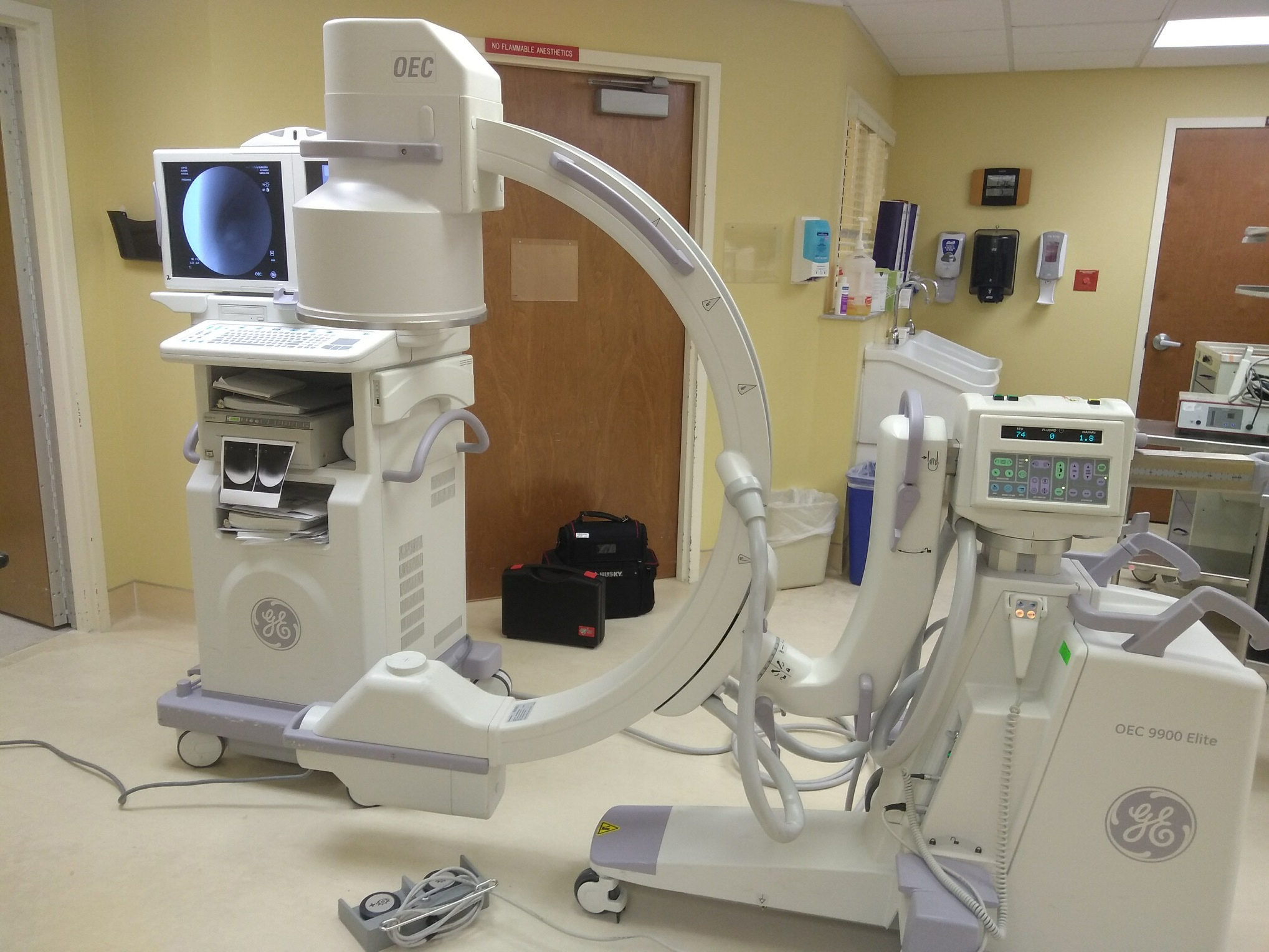

GE OEC 9900 Elite — это передвижная рентгенохирургическая система типа «С-дуга» производства GE Healthcare (США), предназначенная для интраоперационной визуализации в режиме реального времени. Аппарат занимает верхний сегмент рынка мобильных рентгеновских систем и широко используется в операционных, палатах интенсивной терапии, травматологических отделениях и реанимации. GE OEC более тридцати лет является одним из лидеров на рынке передвижных хирургических рентгеновских аппаратов, и модель 9900 Elite стала развитием всей предыдущей линейки.

GE OEC 9900 Elite — это полноценная мобильная рентгенохирургическая платформа экспертного класса, которая по ряду ключевых характеристик приближается к стационарным ангиографам, сохраняя при этом мобильность и относительную простоту развёртывания. Основные технологические支柱ы системы — DRM для обработки изображений, MTS для субтракционной ангиографии и AutoTrak для автоматической стабилизации — делают аппарат универсальным решением для клиник, которым нужна качественная интраоперационная визуализация без капитальных вложений в стационарный ангиографический комплекс.

Всё оборудование, которое мы поставляем, имеет сертификат Министерства здравоохранения и разрешено к использованию на территории Российской Федерации.

Регистрационное удостоверение на медицинское изделие РЗН 2016/4894.. Код вида НКМИ 209250. Производство: США.

Оборудование входит в стандарты оснащения медицинских организаций по приказам Минздрава РФ № 560н, 116н

Система GE OEC 9900 Elite позволяет

Благодаря функциональной совместимости системы OEC 9900 Elite со стандартом DICOM и возможности чтения и записи компакт-дисков и DVD передавать и архивировать рентгеновские снимки стало существенно проще.

Съемка с разрешением 1024 x 1024 пиксела

В процессе рентгеноскопии невидимое окно системы автоматической стабили- зации яркости AutoTrak перемещается вслед за изображением анатомической структуры, благодаря чему обеспечивается его высокое качество независимо от коллимации и центрирования.

Пакет повышения качества снимков.



---

Назначение и области применения

Система создавалась для проведения как простых, так и сложных малоинвазивных вмешательств, где хирургу требуется точное визуальное сопровождение в реальном времени. Аппарат охватывает очень широкий спектр клинических применений:

• Ортопедия и травматология — эндопротезирование тазобедренного сустава, реконструкция сложных переломов, остеосинтез, вертебропластика.
• Сосудистая хирургия и ангиография — исследования кровотока, стентирование коронарных артерий, эмболизация сосудов.
• Кардиология — оценка проходимости ключевых артерий, питающих сердце, ангиопластика.
• Нейрохирургия — эндоваскулярные вмешательства на сосудах головного мозга.
• Урология и гинекология — визуализация при эндоскопических и малоинвазивных процедурах.
• Общая хирургия — холангиография, чрескожные дренирования, биопсии.
• Хирургия позвоночника — контроль размещения имплантов, винтов, кейджей.
• Литотрипсия и брахитерапия — навигация при дроблении камней и установке источников излучения.
• Экстренная медицина — быстрое обследование при неотложных состояниях.

Благодаря мобильности аппарат можно переместить в любое отделение клиники, где требуется рентгеновская визуализация.

---

Технические характеристики

Рентгеновская система и генератор

• Тип генератора: высокочастотный, 60 кГц.
• Мощность: 15 кВт. Генератор отделён от рентгеновской трубки, что позволяет работать в рентгеноскопическом режиме на максимальной мощности без излишнего нагрева трубки и перегрузки охлаждающей системы.
• Максимальное напряжение: до 120 kVp.
• Диапазон тока:
  • 0,2–10 мА в обычном режиме рентгеноскопии;
  • 1,0–20 мА в режиме рентгеноскопии с высоким уровнем (High Level Fluoroscopy, HLF);
  • до 75 мА при цифровой прицельной съёмке и радиографической экспозиции.
• Питание: полная мощность от стандартной сетевой розетки — отдельной силовой линии не требуется.
• Аккумуляторный буфер: запатентованная конструкция с резервными батареями позволяет системе работать дольше при длительных процедурах и защищает от перепадов напряжения.

Рентгеновская трубка

• Тип: с вращающимся анодом.
• Фокусные пятна: 0,3 и 0,6 мм (номинальные).
• Теплоёмкость анода: 300 000 HU.
• Скорость охлаждения анода: 85 000 HU/мин.
• Теплоёмкость корпуса: 1 600 000 HU.
• Охлаждение: активная система охлаждения трубки с индикатором нагрева, что позволяет получать изображения в полном разрешении в течение более длительного времени.

Детектор и визуализация

• Тип детектора: аналоговый (усилитель рентгеновского изображения — Image Intensifier).
• Доступные размеры усилителя:
  • 9 дюймов (23 см) — трёхрежимный: 9″/6″/4,5″ (23/15/11 см);
  • 12 дюймов (31 см) — для расширенного поля обзора.
• Разрешение изображения: 1024 × 1024 пикселя, 16-битная обработка.
• Контрольный монитор OEC TechView на штативе — позволяет хирургу видеть свои действия в режиме реального времени прямо у операционного стола.

Режимы излучения

Система поддерживает несколько режимов, что позволяет гибко балансировать между качеством изображения и лучевой нагрузкой:

1. Постоянная рентгеноскопия (Continuous Fluoroscopy) — стандартный режим для непрерывного наблюдения.
2. Рентгеноскопия с высоким уровнем (HLF) — повышенная мощность для сложных случаев, до 20 мА (в импульсном варианте — до 40 мА).
3. Цифровая прицельная съёмка (Digital Spot) — до 75 мА, с автоматическим завершением экспозиции и сохранением изображения.
4. Импульсная рентгеноскопия (Pulsed Fluoro) — частоты 1, 2, 4, 8 импульсов/с (в конфигурации для 60 Гц — также 15 или 30 импульсов/с; для 50 Гц — 12 или 25 импульсов/с). Импульсный режим существенно снижает дозу облучения для пациента и персонала.
5. Цифровая субтракционная ангиография (ЦСА) — получение изображений сосудов путём вычитания фонового изображения.
6. Режим с пониженной дозой (Low Dose) — для минимизации лучевой нагрузки.
7. Радиографический режим — для съёмки на плёнку, до 75 мА.

Программа управления дозой Brilliant

Специальная программа, обеспечивающая улучшенное управление лучевой нагрузкой. В сочетании с импульсным режимом и технологией DRM позволяет получать диагностически качественные изображения при минимальной дозе.

---

Ключевые технологии

Dynamic Range Management (DRM)

Запатентованная технология GE, лежащая в основе качества изображения. Суть метода — избирательная обработка различных диапазонов интенсивности пикселей для каждой анатомической зоны. Изображение разделяется на уровни, на них выделяются нужные анатомические области в зависимости от интереса хирурга и анализируются согласно одному из семи профилей съёмки.

• Кости и сосуды обрабатываются раздельно, каждый в оптимальном режиме.
• Для каждой полосы частот применяется свой алгоритм обработки в соответствии с выбранным профилем.
• Врач просто выбирает нужный профиль — и система автоматически настраивает обработку. Не нужно тратить время на ручную подстройку параметров.
• Быстродействие системы увеличено в десятки раз по сравнению с предыдущими моделями OEC, что позволяет обрабатывать изображение в реальном времени.

No Mask / Motion Tolerant Subtraction (MTS)

Запатентованный метод цифровой субтракционной ангиографии «без использования маски». До появления этой технологии качественная субтракционная ангиография была доступна только на стационарных ангиографах. Метод MTS позволяет:

• Получать изображения сосудов, которые ранее были немыслимы для передвижных рентгеновских аппаратов.
• Существенно снизить эффекты, связанные с движением пациента (дыхание, пульсация, перистальтика).
• Выполнять полную съёмку конечностей с одной инъекции контрастного вещества и в один прием.
• Снизить потребность в контрастном веществе и сократить время проведения процедур.
• Сохранить все преимущества классической ЦСА, но с меньшей «суетой» и артефактами.

SmartView

Эксклюзивное шарнирное соединение, обеспечивающее точное позиционирование С-дуги. Благодаря ему:

• Создаются точные изображения бокового вида независимо от угла съёмки.
• Снижается до минимума необходимость в повторных снимках.
• Аппарат легко устанавливается в нужное положение около пациента.

AutoTrak (Automatic Brightness Stabilization, ABS)

Во время рентгеноскопии невидимое окно системы автоматической стабилизации яркости перемещается вслед за изображением анатомической структуры. Это обеспечивает высокое качество изображения независимо от коллимации и центрирования. Модуль автоматически:

• Отслеживает перемещение картинки и повышает её качество.
• Ищет анатомическую структуру в любом месте поля изображения.
• Выбирает оптимальную технику съёмки.
• Адаптируется к размеру и расположению анатомии.
• Регулирует mA, kVp и усиление камеры.

SmartWindow

Функция, динамически отслеживающая положение коллиматора и автоматически корректирующая яркость и контрастность для получения изображения высокого качества.

SmartMetal (Smart Metal)

Технология, позволяющая системе корректно работать при наличии металла в поле изображения (импланты, инструменты, винты). Пользователь может настроить уровни чувствительности автоматической яркости и контраста к металлу, получая оптимальное качество изображения даже в сложных условиях.

Live Zoom

Программное увеличение изображения до 4 раз с возможностью панорамирования до области интереса без изменения параметров экспозиции — то есть без дополнительного облучения.

PreView Collimator

Позволяет регулировать положение коллиматоров без рентгеновского облучения. На экране отображается положение коллиматора. Доступны два типа:

• PreView Iris Collimator — ирисовый.
• PreView Tungsten Rotatable Double Leaf Collimator — вольфрамовый поворотный двухлепестковый. Вольфрам — плотный материал, ограничивающий зону облучения, снижающий рассеянное излучение и улучшающий детализацию изображения.

Цифровое вращение и обработка изображения

• Цифровая корректировка отображения: вращение, зеркальное отражение (side-to-side), инверсия (top-to-bottom).
• Автоматическое обновление изображения.
• Позиционирование изображения без дополнительной экспозиции.

---

Механическая конструкция и эргономика

Конфигурации штатива

Система предлагается в нескольких конфигурациях, специализированных для разных клинических задач:

1. Стандартная немоторизованная С-дуга — механическая конструкция с уравновешивающим и антифрикционным механизмами. Обеспечивает быстрое и эффективное позиционирование с помощью технологии SmartView. Упрощает боковое и фронтальное перемещение, орбитальный поворот и осевой наклон.
2. Моторизованная С-дуга (MD — Motorized Drive) — управление джойстиком и ножной педалью. Доступны:
   • Горизонтальные движения;
   • Орбитальные движения;
   • Комбинированные движения.
   • Настольная панель дистанционного управления (RUI) с джойстиком для управления С-дугой.
   • Система предупреждения столкновений для безопасности пациента и сохранности оборудования.
   • Индикатор углового положения С-дуги.
3. Super C — вариант с увеличенной глубиной штатива для улучшенного доступа к пациенту при сердечно-сосудистых процедурах и процедурах по снижению болевых ощущений.

Глубина штатива

До 84 см — одна из самых больших в классе мобильных С-дуг, что обеспечивает широкий доступ к пациенту при различных типах вмешательств.

Мониторы

• Подвижные мониторы с высоким разрешением на уникальном штативе для позиционирования.
• Мониторы можно развернуть на удобный для врача угол во время операции.
• При просмотре снимков или транспортировке аппарата мониторы надёжно фиксируются в парковочном положении.
• Оператор может легко заблокировать и разблокировать мониторы в целях безопасности.
• Плоскопанельные мониторы на артикулируемой руке позволяют просматривать изображения из любой точки операционной.

Рабочая станция

• Рабочая станция с двойным управлением — органы управления расположены с обеих сторон С-дуги.
• Раскладка слева направо обеспечивает лёгкий доступ для быстрой работы.
• Сенсорная панель с экранным указателем — для тех, кто привык работать с ПК.
• Эргономичная клавиатура, упрощающая работу с информацией о пациентах.

Беспроводные решения

• Отсутствие лишних проводов.
• Беспедальный ножной педальный блок — беспроводное управление ножной педалью.
• Простая дезинфекция системы за счёт отсутствия проводов.
• Широкие возможности беспроводной передачи данных в локальную сеть клиники.

---

Программное обеспечение и интеграция

Пакет обработки изображений

• Обработка с разрешением 1K × 1K × 16 бит.
• Предустановленные профили съёмки (например, ортопедический профиль).
• Фильтр шума с индикатором на экране.
• Минимальный дифференциальный пространственно-временной шумовой фильтр (MDST).
• Динамическое управление диапазоном в реальном времени (DRM).
• Автоматический и ручной цифровой контроль яркости и контраста.
• Режим негатива.
• Функции сохранения и автосохранения, обмена и автосохранения (Save, Auto-save, Swap, Auto-swap).
• Удержание последнего изображения (Last Image Hold).
• Хранение до 63 изображений во встроенной памяти.
• Информация о пациенте: список исследований, настраиваемые данные пациента.
• Настраиваемые функции: конфигурация рабочей станции, штатива, информации о пациенте, даты/времени, интерфейса DICOM.

DICOM-интеграция

• Полная поддержка стандарта DICOM 3.0.
• Систему можно подключить к больничной компьютерной сети (PACS).
• DICOM-запросы к сетевому рабочему списку исследований (Worklist) для получения информации о пациенте.
• Просмотр DICOM-изображений от различных устройств непосредственно на рабочей станции в исходном формате.
• Программа просмотра многомодальных DICOM-изображений с возможностью выполнения различных операций.
• Передача снимков в центральный архив больницы или в систему PACS.
• Печать на сетевом принтере.

Запись и печать

• Встроенный привод CD-RW и DVD-RW со стандартной программой просмотра.
• Мгновенная печать на плёнке и бумаге через встроенный принтер Sony.

Конкурентные преимущества

• Единственная флюорографическая система «моментального снимка» на рынке — по заявлению производителя, это уникальное преимущество.
• Качество изображения с первого раза — благодаря DRM и усиленным вычислительным мощностям. Высокое качество с первого снимка уменьшает риск повторных облучений.
• 100-кратно большая мощность обработки изображения по сравнению с предыдущими С-дугами OEC.
• Субтракционная ангиография уровня стационарного ангиографа — впервые на мобильной платформе благодаря технологии MTS.
• Полная мощность от стандартной розетки — не требует специального электропитания.
• Аккумуляторный буфер — увеличенное время автономной работы для длительных процедур.
• Мобильность и компактность — аппарат легко перемещается между отделениями, колёсная база обеспечивает манёвренность.
• Интеграция с навигационными системами — поддерживает интеграцию с современными хирургическими навигационными системами.
